Regole e convenzioni dei processi
Di norma, ogni blocchetto può avere una singola freccia in uscita, e una o più frecce in ingresso. Questo perché, altrimenti, più frecce in uscita da un blocchetto darebbero vita ad una situazione ambigua in cui non è possibile determinare il prossimo step da eseguire.
Ci sono tuttavia alcune eccezioni a questa regola, relative a blocchetti che di fatto «sdoppiano» il flusso definendo due (o più) possibili strade, che verranno percorse in corrispondenza di determinate condizioni. In questi casi, è necessario fare doppio click sulle frecce uscenti dal blocchetto,e scegliere il valore che si vuole associare a quella freccia. Nel dettaglio, si tratta dei seguenti blocchetti:
Digit Gateway: permette di seguire direzioni diverse in base al digit selezionato dall’utente. In base alla scelta (digit da 0 a 9 oppure # o *) possono essere impostati diversi blocchi. E' presente inoltre un’ulteriore scelta ("unmatch") che permette di precorrere una strada differente se la scelta non è valida.
Condition Gateway: permette di verificare una condizione (tipo if) e le frecce uscenti possono avere come valore true o false.
Switch: permette di controllare una variabile e intraprendere strade diverse in base al suo valore attuale. Le frecce si devono chiamare esattamente come il valore che si vuole causi l’esecuzione di quel ramo.
Call Number: permette di chiamare un numero e può intraprendere diverse strade in base all’esito della chiamata.
Importante

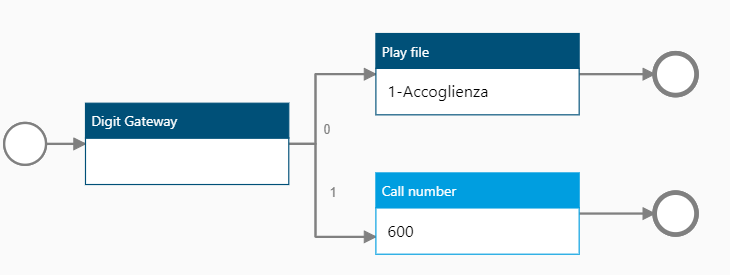

BEST PRACTICE: Ogni processo deve necessariamente iniziare con un blocchetto di tipo start, la cui icona è un cerchio sottile. In un processo BMP non è possibile avere più start. Il blocchetto stop, rappresentato da un cerchio più spesso, indica il termine del processo. Può non essere presente, ma è preferibile, ed al contrario dello start in un processo BPM è possibile inserire più blocchetti di stop
