Tipologie di Infrastruttura

Dalla release 22.0.17 è stata introdotta la gestione della Modalità di Lavoro. Per saperne di più clicca qui

Sistemi Pure Cloud

Se vuoi che il tuo TVox UC&C o il tuo TVox OmniChannel Contact Center siano completamente in cloud senza alcun tipo di rete privata virtuale o MPLS che colleghi i tuoi dispositivi aziendali, TVox Pure Cloud è la funzionalità che fa per te.

Con TVox Pure Cloud hai a disposizione una centrale erogata sulle piattaforme cloud pubbliche più note e ti basta una semplice connessione internet per poter collegare dispositivi telefonici, gateway per linee isdn, citofoni, e altri hardware che desideri utilizzare.

Per installare un’istanza Pure Cloud innanzi tutto è necessario disporre di una licenza con modulo PURE_CLOUD.

Successivamente, bisogna assicurarsi di disporre di:

  • un IP pubblico fisso assegnato all’istanza

  • un dominio sul DNS pubblico che risolve l’IP pubblico fisso sopra citato

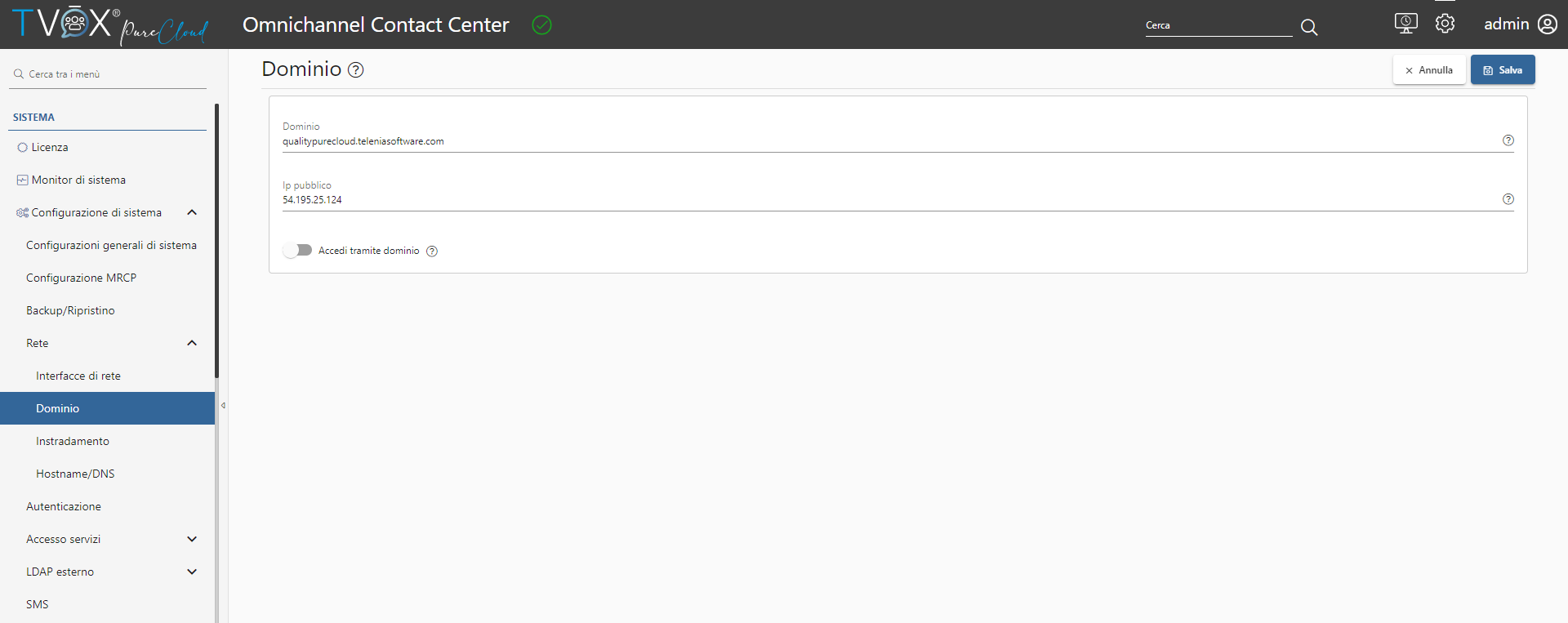

Questi parametri vanno obbligatoriamente configurati nella sezione Sistema=>Configurazione di sistema=>Dominio.

Importante

ATTENZIONE: La configurazione dell’ip pubblico e del dominio va effettuata come prima cosa, prima ancora di attivare la licenza sull’istanza.

../../../../../_images/01-domain-configuration_1.png


Networking

Il server TVox Pure Cloud espone alcuni servizi, di conseguenza le seguenti costituiscono le regole da implementare in ingresso da Internet verso TVox:

Porta

Protocollo

Note

5060

UDP / TCP

Traffico SIP

5061

TCP

Traffico SIP TLS

5070

UDP / TCP

Traffico SIP - Monitoraggio Vendor

5071

TCP

Traffico SIP TLS - Monitoraggio Vendor

10000-20000

UDP

Traffico RTP / SRTP

3478

UDP / TCP

Server STUN / TURN

20001 - 30000

UDP

Traffico RTP via TURN Server

443

TCP

Traffico HTTPS / WEBRTC / Provisioning

80

TCP

Nginx / Let’s Encrypt


Sicurezza provisioning e SIP

In ambiente cloud sono disponibili per l’utilizzo i soli dispositivi Yealink. Inoltre, non è possibile affidarsi alla prestazione di auto-provisioning basato su DHCP.

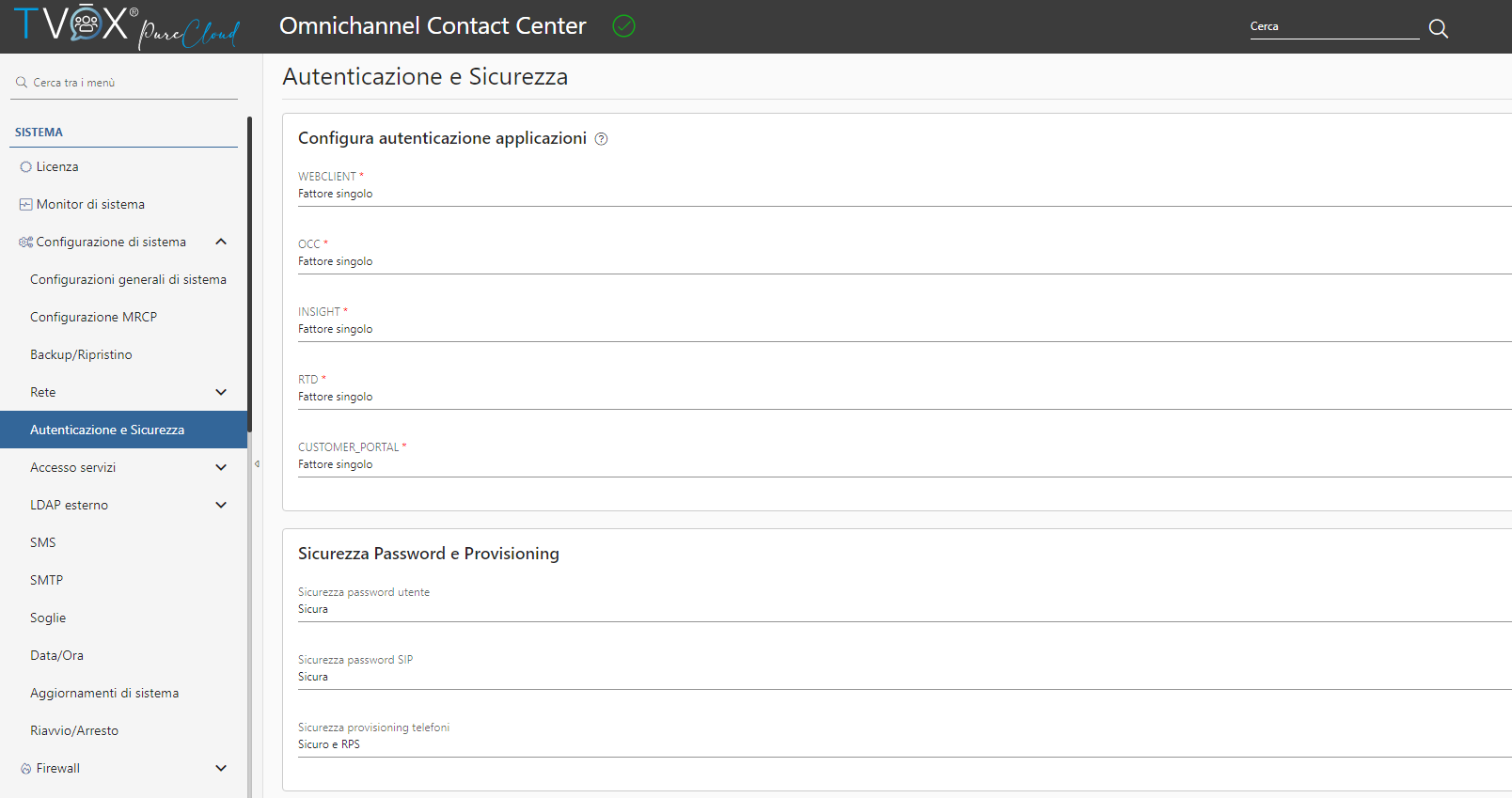

E' raccomandata l’abilitazione del provisioning sicuro via OCC dalla sezione Impostazioni=>Avanzate=>Sicurezza impostando il parametro «Sicurezza provisioning telefoni» con il valore «Sicuro e RPS».

In tal modo, utilizzando dispositivi Yealink, sarò possibile sfruttare il provisioning via RPS (Redirect & Provisioning Service), servizio offerto da Yealink che consente il provisioning automatico del telefono al primo avvio (a seguito di un reset alle condizioni di fabbrica).

Contestualmente si raccomanda di impostare anche il livello di sicurezza per password SIP e utente. L’OCC impedirà di salvare utenti e interni con password che non rispettano adeguati standard di sicurezza.

Avvertimento

ATTENZIONE: La modifica del parametro «Sicurezza e password utente» porta al riavvio del servizio di autenticazione. Per il tempo necessario al riavvio, non sarà possibile eseguire login.

../../../../../_images/02-sicurezza-password-provisioning_2.png

Per eseguire il provisioning segui le indicazioni che trovi qui


Sistemi Hybrid

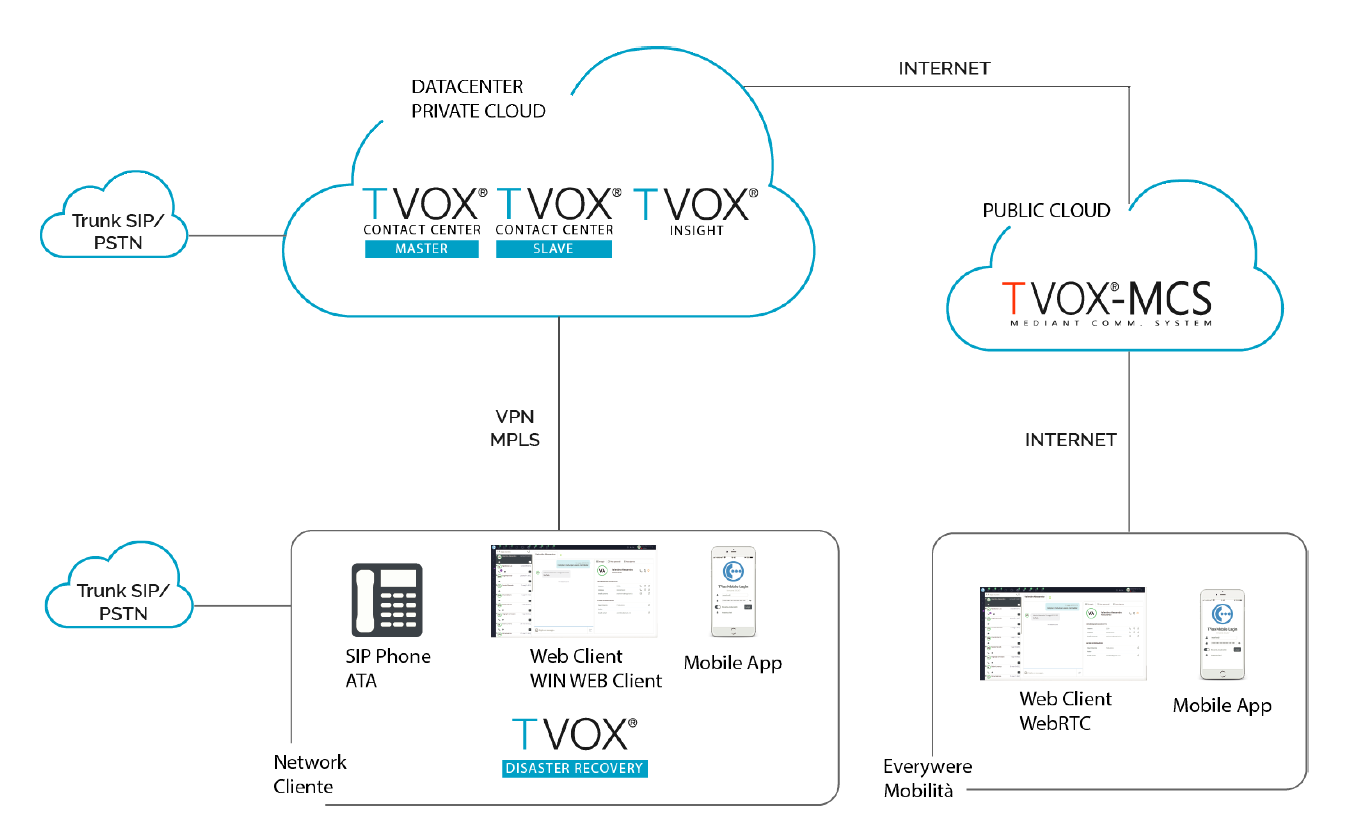

L’architettura di un sistema TVox si può definire Hybrid/Private Cloud nel caso in cui TVox sia posto in una infrastruttura cloud ma senza il modulo PURE CLOUD in licenza.

In tali condizioni, la fruizione di linee tradizionali attestate nella sede, l’utilizzo di dispositivi quali gateway ata (fax analogici, cordless, campane ecc) e terminali SIP che eseguono la registrazione su TVox è possibile solamente sfruttando un collegamento MPLS o VPN.

../../../../../_images/schema_hybrid.PNG

Si parla di architettura ibrida anche nel caso di TVox con licenza PURE CLOUD consentendo l’interconnessione di terminali sia in modalità pure cloud sia in modalità tradizionale.


Sistemi on Premise

L’architettura è intesa come di tipo On Premise quando viene utilizzata l’infrastruttura IT dell’azienda, sia in modalità virtualizzata che su server fisico dedicato.

../../../../../_images/schema_onprem.PNG
